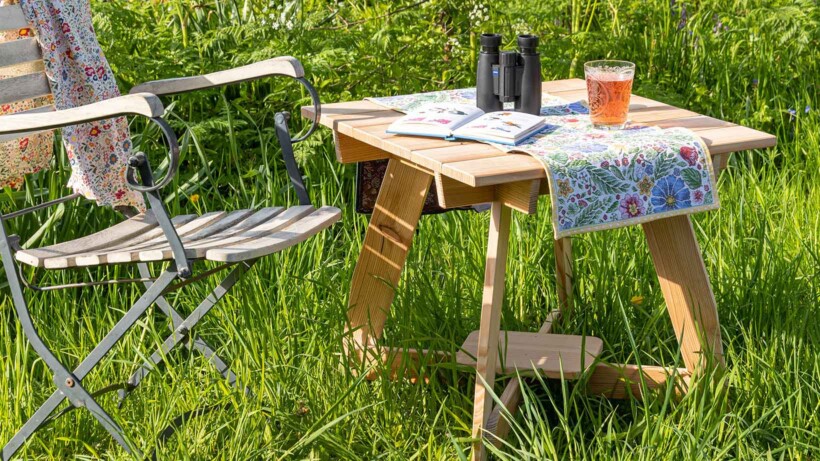

Maak in 15 stappen dit bijzettafeltje voor buiten
Altijd handig, zo’n tafeltje dat u moeiteloos oppakt en overal kunt neerzetten. Otto Kalkhoven maakte een 15-stappenplan waarmee u er eentje fabriceert voor de eigen tuin.
Dit stappenplan staat ook in Landleven juli. De maatvoering in het magazine bevat een foutje bij de benodigdheden (B). De juiste maat voor de onderplank is 25 x 20 x 1,8 cm. Hieronder staat de juiste afmeting.

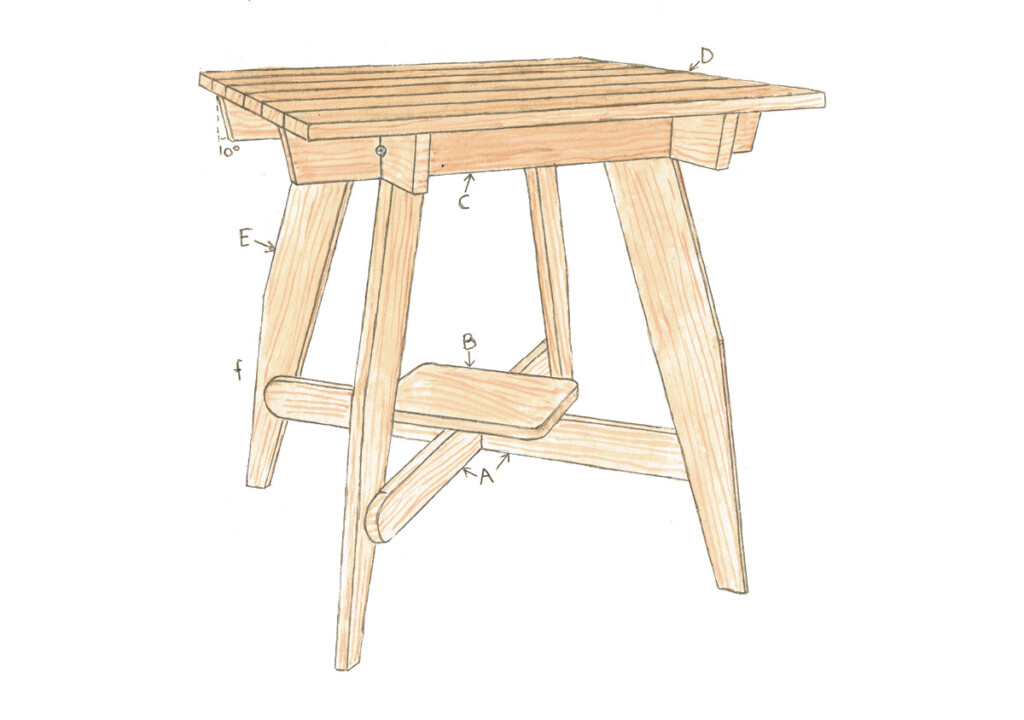

Werktekening bijzettafeltje.

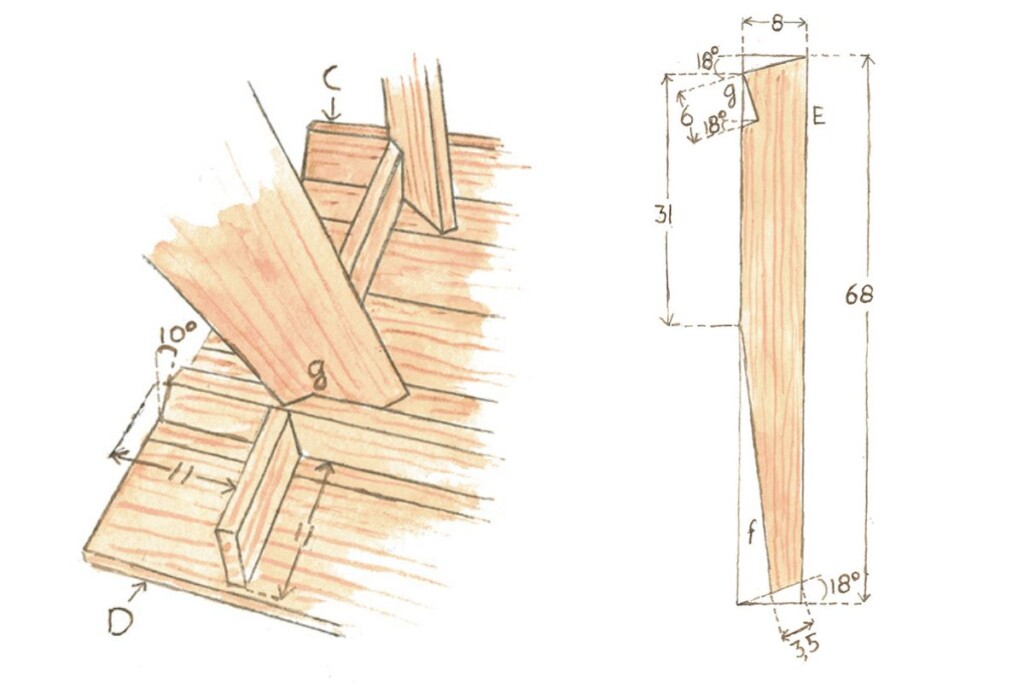

Detailtekeningen van onderkant blad (links) en poot.
Dit hebt u nodig per onderdeel:
Onderblad
- A: kruis (2 maal 68 x 6 x 1,8 cm)
- B: onderplank (1 maal 25 x 20 x 1,8 cm)
Bovenblad
- C: raamwerk (4 maal 60 x 6 x 1,8 cm)
- D: planken (6 maal 60 x 10 x 1,8 cm)
Tip: Zaag de planken voor het bovenblad ± 2 centimeter langer dan gewenst. Het blad kan dan na het samenstellen op beide zaagkanten in een keer strak en gelijk op maat gezaagd worden.
Poten
- E: (4 maal 68 x 8 x1,8 cm)
Let op: de poten worden aan de buitenzijde afgeschuind (zie f op de bovenste werktekening) en krijgen zo een lichte knik. Bovenaan de poten wordt een uitsparing gezaagd (zie g op de detailtekening van de poot) om ze aan het raamwerk te monteren.
Zo gaat u te werk:

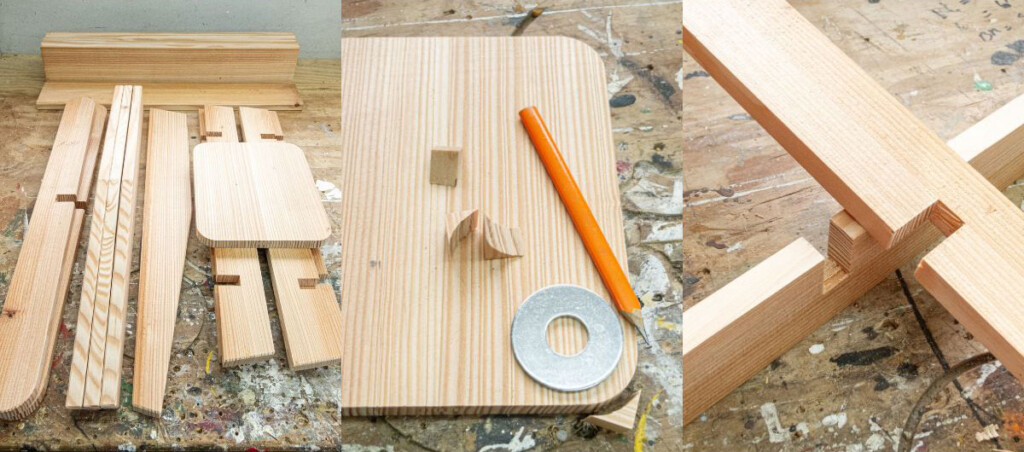

Stap 1
- Zaag alle onderdelen op maat.
Stap 2
- Rond van B de hoeken af.
Stap 3
- Maak in het kruis A een halfhoutsverbinding en rond de uiteinden af.
- Maak in het raamwerk C vier halfhoutsverbindingen op 11 centimeter van de uiteinden. Zie werktekening.

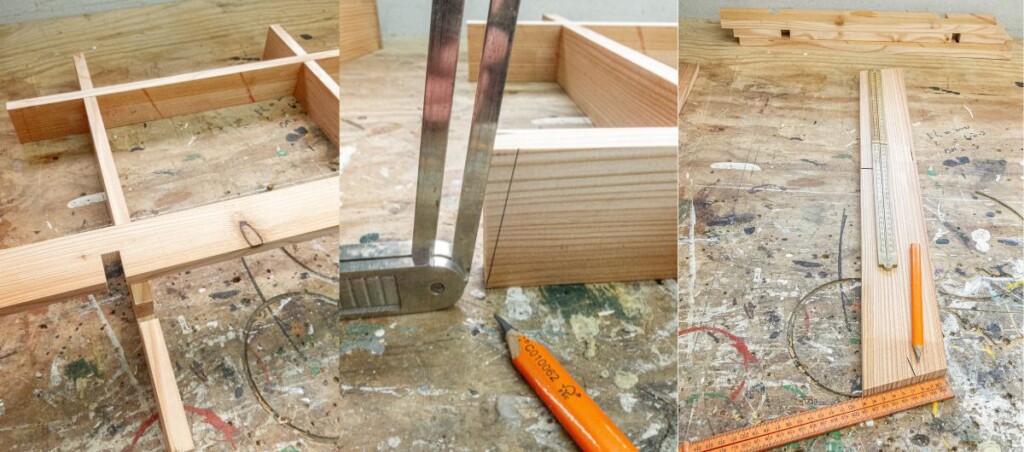

Stap 4
- Zet het raamwerk C los in elkaar en teken de uiteinden van de latten, in spiegelbeeld aan elkaar, in een hoek van 10 graden af.
- Haal het raamwerk los en zaag de schuine kanten.
Stap 5
- Zaag de onder- en de bovenzijde van de poten E, evenwijdig aan elkaar, onder een hoek van 18 graden schuin af.
Stap 6
- Leg poot E plat in verticale richting op de werkbank; de schuine onderzijde loopt van links naar rechts omhoog.
- Meet, vanaf de schuine bovenzijde, 31 centimeter vanaf de linker bovenhoek langs de lange zijde naar beneden en teken de lengte af.
- Meet vervolgens, langs de schuine onderzijde, 3,5 centimeter vanaf de rechter benedenhoek naar links beneden en teken af.
- Verbind de twee afgetekende punten en zaag de plank langs deze lijn, zodat de ene zijkant van de poot een lichte knik krijgt. Kijk op de werktekening bij f.

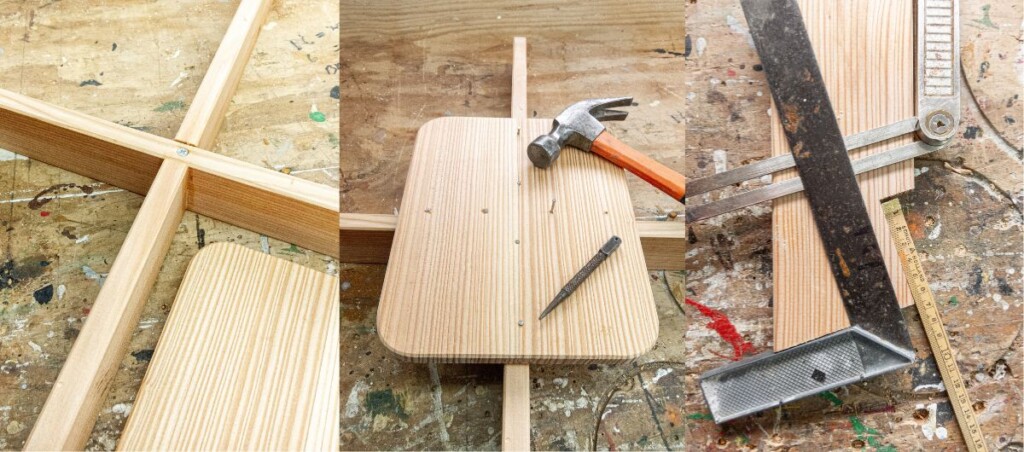

Stap 7
- Monteer het kruis van het onderblad.
Stap 8
- Spijker of schroef de afgeronde onderplank erop.
Stap 9
- Leg de poot E plat in verticale richting op de werkbank, de brede schuine bovenkant van de poot naar u toe gericht; de schuine zijde loopt van links naar rechts omhoog.
- Teken vanuit de rechterhoek van de schuine onderzijde een haakse lijn van 6 centimeter (= de hoogte van het raamwerk C).
- Teken vervolgens een lijn onder een hoek van 18 graden (= de schuine onderzijde) vanaf de lange zijde van de poot naar de haakse lijn.
- Zaag de driehoek uit zodat de uitsparing g ontstaat waarmee de poot aan het raamwerk bevestigd kan worden.

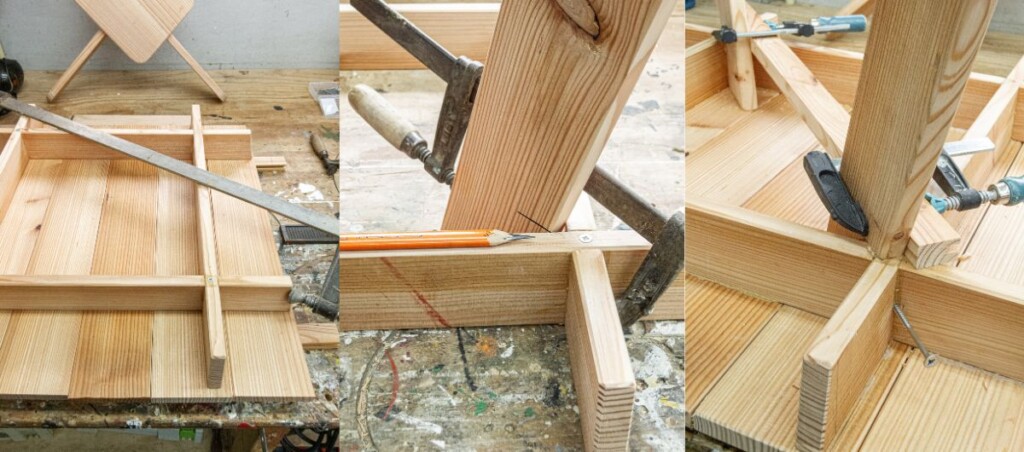

Stap 10
- Monteer het raamwerk van het bovenblad met lijm en schroeven.
- Draai de schroeven er, na het uitharden van de lijm, weer uit.
- Leg de losse planken van het bovenblad D met hun mooiste kant naar beneden op de werkbank.
- Leg het haakse raamwerk C op de goede positie op de planken en teken het raamwerk op de planken af.
- Let er goed op dat de schuine uiteinden van het raamwerk C vanaf de planken van het blad schuin naar binnen gericht staan. Kijk op de tekening bij g.
Stap 11
- Boor in de planken van het bovenblad de schroefgaten ter bevestiging voor.
- Houd er rekening mee dat er, bij bevestiging van de planken op het raamwerk, een reepje ruimte tussen de planken zit; het blad moet enigszins kunnen ‘werken’.
- Lijm twee poten E in de juiste positie diagonaal tegenover elkaar, met de uitsparing g in de hoek van het raamwerk C, en verbind ze onderling met een tijdelijke lat en lijmklemmen.
Stap 12
- Boor, door het centrum van de buitenhoek van het raamwerk C, van buiten naar binnen een schroefgat in de uitsparing g van de poot E.
- Schroef de betreffende poot met een lange schroef aan het raamwerk vast.

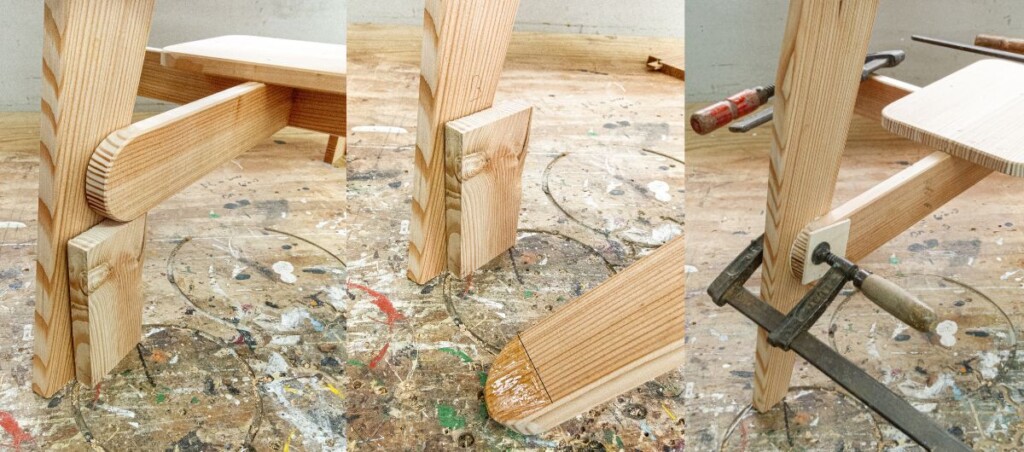

Stap 13
- Zaag vier stukjes hout met een lengte van 13,5 centimeter.
- Gebruik de stukjes hout als tijdelijke ondersteuning voor het onderblad A/B en positioneer het mooi in het hart tussen de poten.
Stap 14
- Teken op de ronde uiteinden van de latten van het kruis A af tot waar de lijm moet komen.
Stap 15
- Lijm het onderblad A/B aan de poten E, zet vast met lijmklemmen en laat drogen.
Tekstbewerking Esther van Middendorp | Productie en Fotografie Otto Kalkhoven
