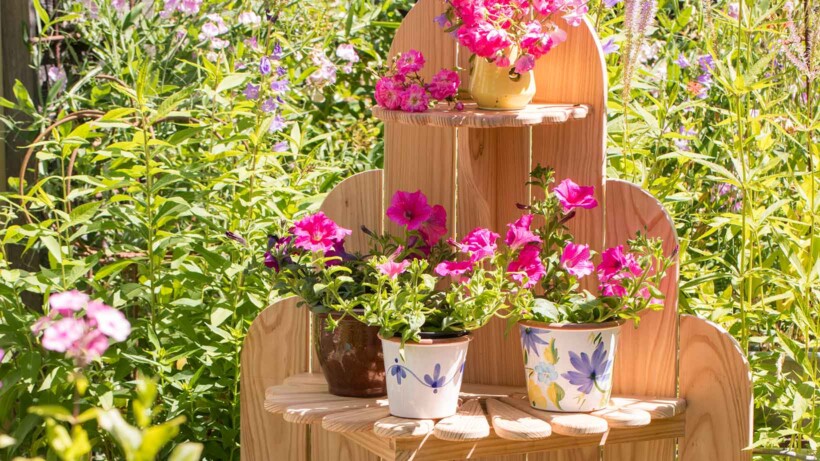

Maak een etagère voor buiten
Laat je creativiteit tot volle bloei komen met dit werkplan voor een houten etagère in de vorm van bloembladen. Ideaal voor buiten om de mooiste planten te presenteren én uw buitenruimte extra sfeer te geven. Met behulp van deze werktekeningen maak je zelf een elegant exemplaar.
Werktekeningen etagère
Klik op de afbeeldingen om de pdf’s van de tekening te openen en te downloaden.

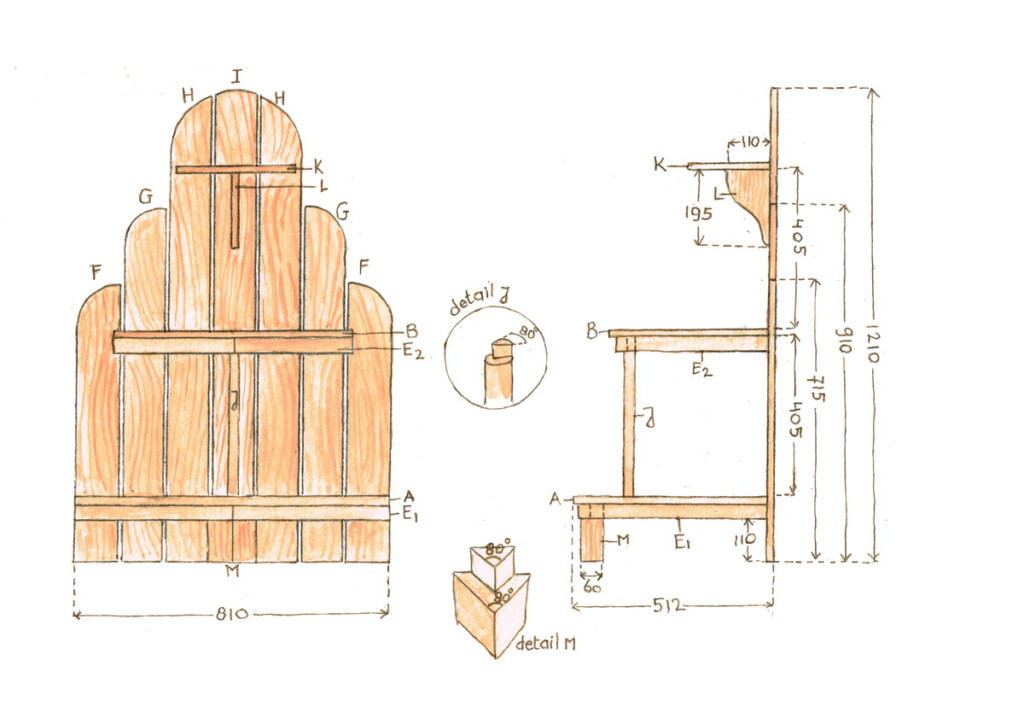

Werktekening 1 van 3.

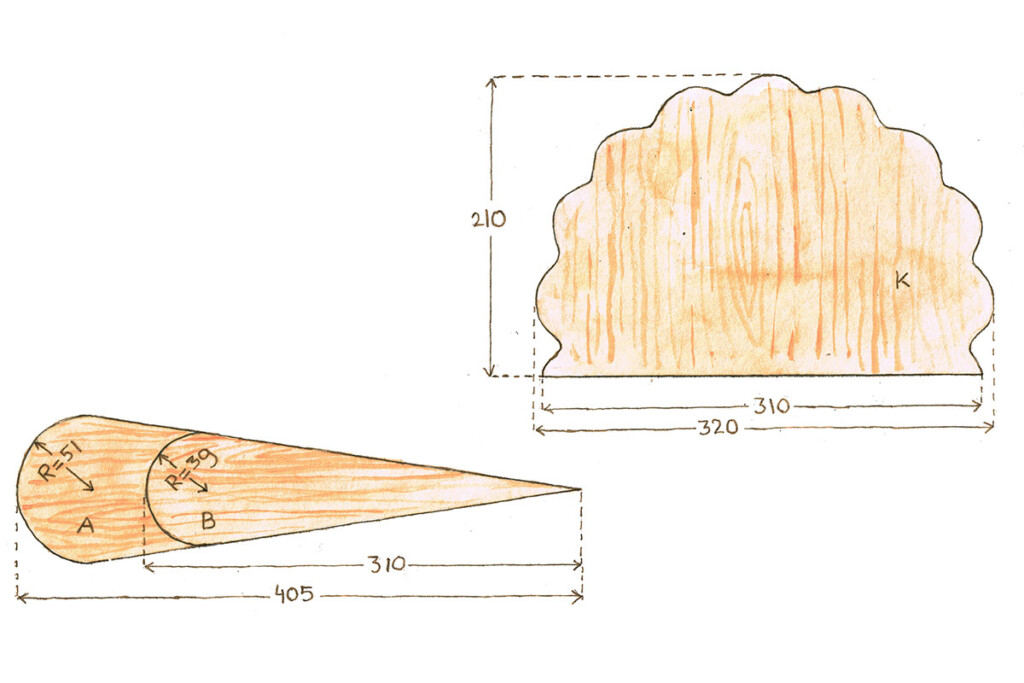

Werktekening 2 van 3.

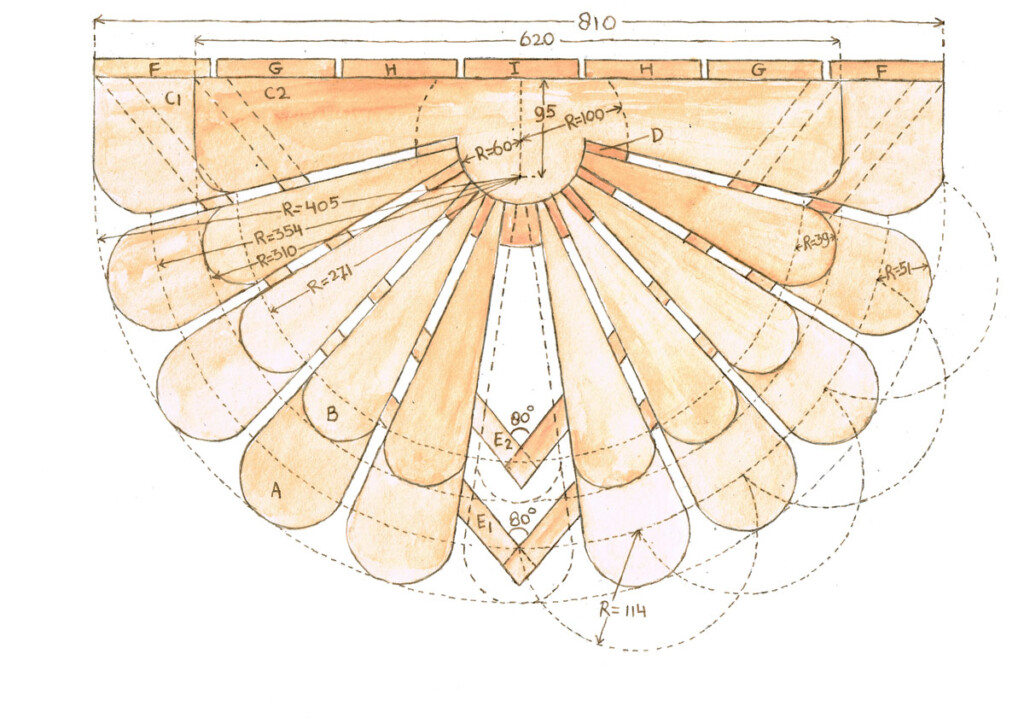

Werktekening 3 van 3.
Tips vooraf
- Gebruik grenen, eiken-, lariks- of douglashout.
- Boor in alle onderdelen altijd schroef- en spijkergaten voor om splijten te voorkomen.
- Maten kunnen af en toe enigszins afwijken, houd daar rekening mee: controleer de maten steeds tussentijds.
- Bouw bredere delen eventueel op uit meerdere planken; verlijmd, met de houtnerf zoveel mogelijk haaks op het hout. Zie foto.
- Schuur alle gezaagde onderdelen gelijk goed glad, voordat je ze monteert.
Maten en afkortingen:
- alle maten zijn aangegeven in millimeters
- straal = R
- diameter/doorsnede = ∅
Dit heb je nodig per onderdeel
Bodemplankier, ‘bloem’ groot:
- 9 x lamel/‘bloemblad’ groot, lengte 405 (A).
Bijzonderheden: afgeronde zijde R = 51. - 1 x achterplank/’bloemhart’ groot: 812 x 125 (C1).
Bijzonderheden: R = 60. - 1 x ondersteuning groot, bestaande uit 2 stuks 650 x 40 x 25 (E1).
Bijzonderheden: halfhoutverbinding, hoek = 80 graden - 1 x steuncirkel onderzijde: 210 x 210 (D).
Bijzonderheden: eventueel uit verlijmde planken, zie tips, R = 100.
Middenplankier, ‘bloem’ klein:
- 9 x lamel/‘bloemblad’ klein, lengte 310 (B).
Bijzonderheden: afgeronde zijde R = 39. - 1 x achterplank/’bloemhart’ klein: 620 x 125 (C2).
Bijzonderheden: R = 60. - 1 x ondersteuning klein, bestaande uit 2 stuks 500 x 40 x 25 (E2).
Bijzonderheden: halfhoutverbinding, hoek = 80 graden. - 1 x steuncirkel onderzijde: 210 x 210 (D).
Bijzonderheden: eventueel uit verlijmde planken, zie tips, R = 100.
Topplankje, bestaande uit:
- 1 x plankje/’bloemetje’ 210 x 330 x 18 (K).
Bijzonderheden: geschulpte rand. - 1 x steuntje, 110 x 200 (L).
Bijzonderheden: maken naar eigen inzicht.
Steunpilaar voorzijde:
1 x rondhout, ∅ 40 lengte 410 (J).
Bijzonderheden: bovenkant is in een hoek van 80 graden gezaagd, passend in de hoek van E2.
Voorpoot onderzijde:
- 1 x blok, 90 x 90 x 150 (M).
- Bijzonderheden: diagonaal gezaagd en deels ingekeept met beitel, hoek = 80 graden, passend in de hoek van E1.
Achterwand, bestaande uit:
- 2 x plank kort, 730 x 110 x 18 (F).
Bijzonderheden: spiegelbeeldig afgerond. - 2 x plank middel, 930 x 110 x 18 (G).
Bijzonderheden: spiegelbeeldig afgerond. - 2 x plank lang, 1220 x 110 x 18 (H).
Bijzonderheden: spiegelbeeldig afgerond. - 1 x plank lang, 1220 x 110 x 18 (I).
Bijzonderheden: afgerond, passend tussen H.
Zo ga je te werk

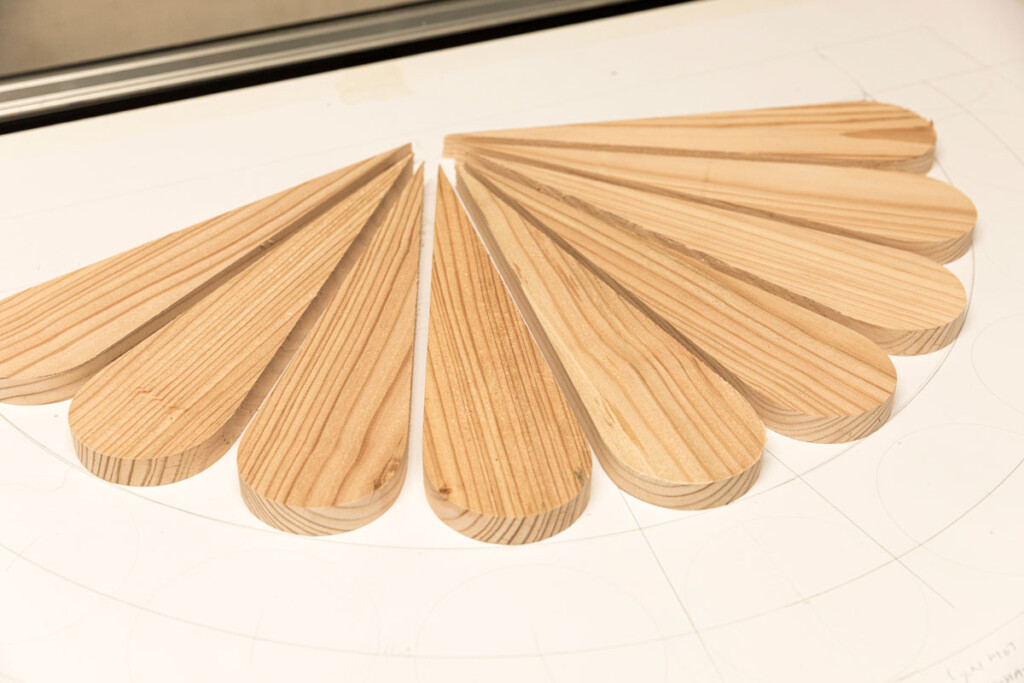

Stap 1
- Maak negen keer een lamel/‘bloemblad’ groot (A) en negen keer een lamel/ ‘bloemblad’ klein (B).
- Zorg ervoor dat de houtnerf zoveel mogelijk evenwijdig aan de hartlijn van de lamellen loopt.
- Maak ook de achterplanken/‘bloemhart’ groot en klein (C1 en C2) op maat, zie werktekening 2.
Teken werktekening 2 op ware grootte na en gebruik deze als volgt: leg de lamellen voor de eerst te maken plankier op de tekening uit en leg de achterplank in de juiste positie op de lamellen.

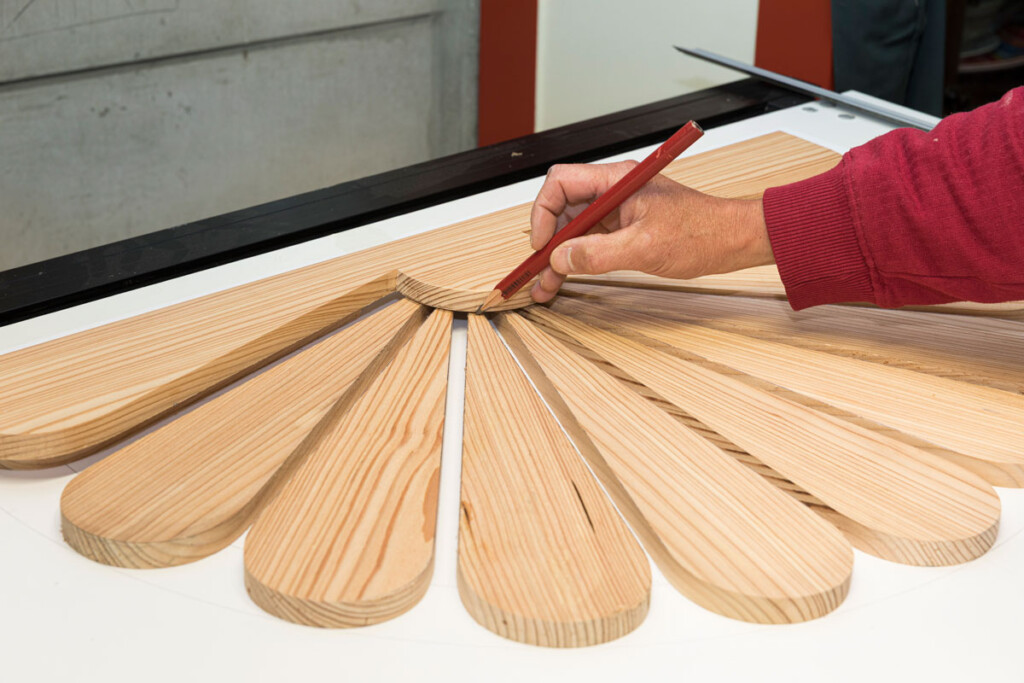

Stap 2
- Leg er even een stukje afvalhout onder en teken het teveel af op de lamellen. Zaag deze stukken netjes af.
- Rond de scherpe hoeken van de lange kanten van de lamellen naar wens af met een frees of schuurpapier.
- Zaag de steuncirkels (D) uit (eventueel verlijmde) planken en zaag aan de achterkant een rechte zijde op maat.
- Trek op de steuncirkel (D) met de passer een lijn, R = 80.

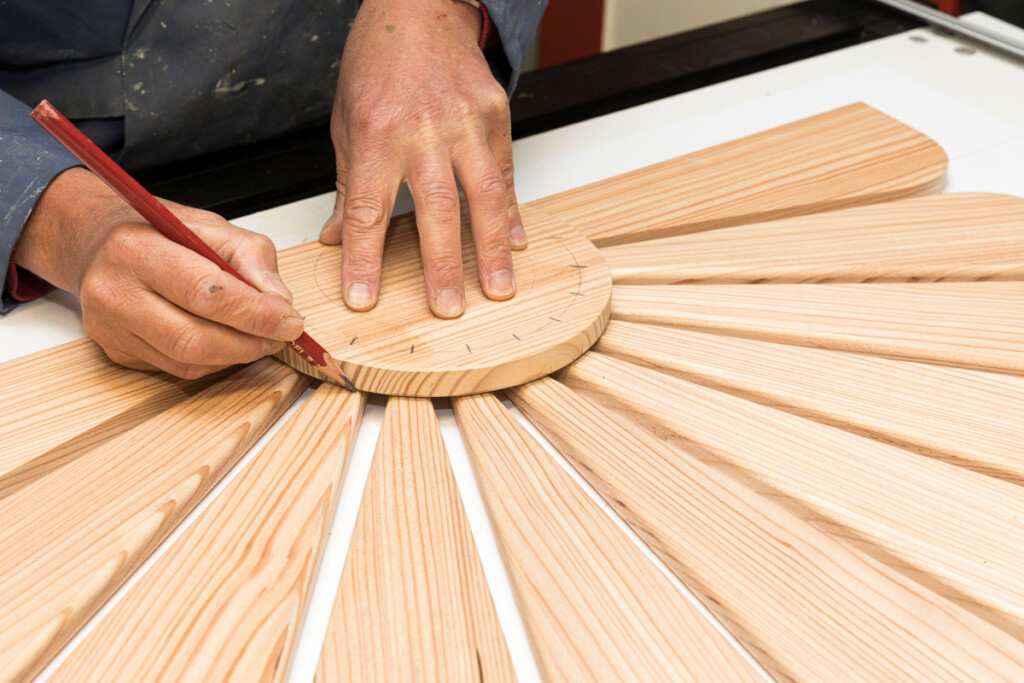

Stap 3
Leg het werk (lamellen, achterplank en steuncirkel) exact goed uit op de werktekening en teken op de passerlijn de schroefgaten af en boor deze voor. Houd het werk passend op de tekening en teken op de lamellen af tot waar de lijm moet komen.

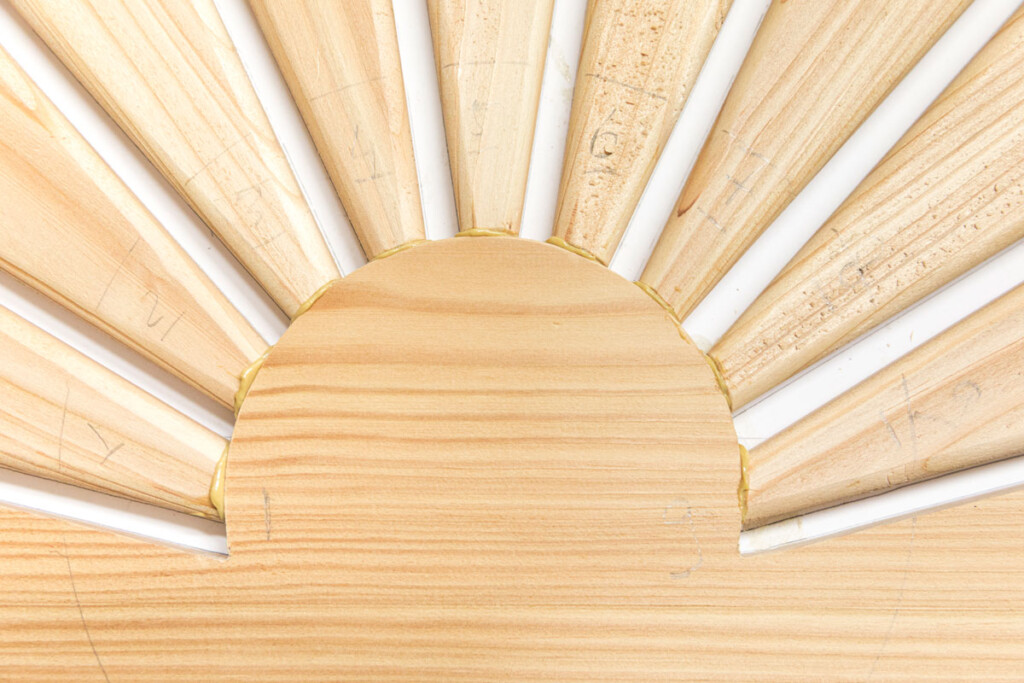

Stap 4
Lijm nu eerst de kopse kanten van de lamellen in de juiste positie tegen het ronde hart van de achterplank.

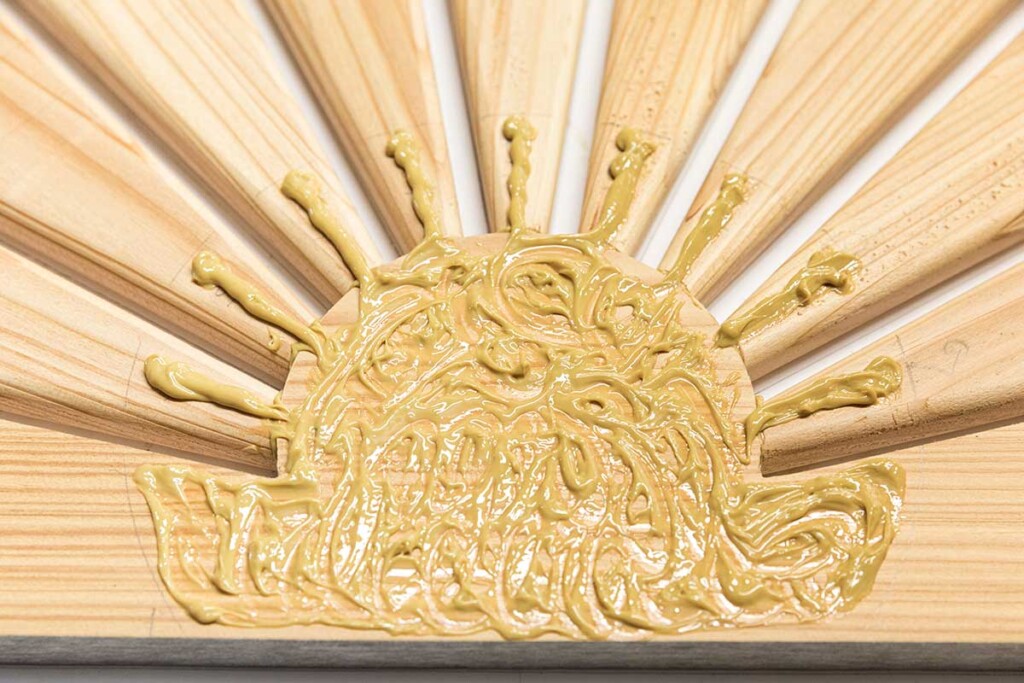

Stap 5
Breng vervolgens lijm aan op het cirkelvormige afgetekende vlak en schroef voorzichtig de steuncirkel (D) met dunne schroeven aan de lamellen en achterplank.

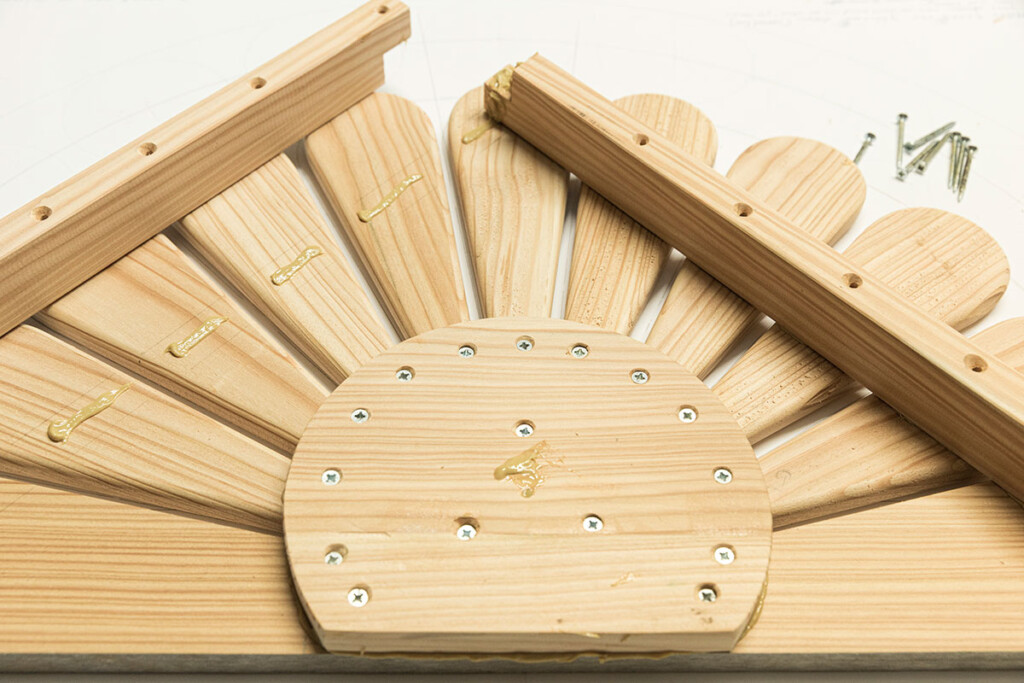

Stap 6
- Maak in de twee latten voor de ondersteuning (E) een halfhoutverbinding onder een hoek van 80 graden.
- Leg de latten in de goede positie op het werk, teken af waar ze exact gelijk lopen met de achterzijde en zaag het teveel netjes van de latten.
- Teken ook de schroefgaten op de latten af om voor te boren.
- Leg na het voorboren de latten (E) weer in positie en teken af waar de lijm moet komen, breng de lijm aan en schroef de latten vast.
- Zet het werkstuk vast met lijmklemmen en laat drogen.
- Maak de tekening weer schoon voor het maken van het volgende plankier en stel deze op dezelfde manier samen.

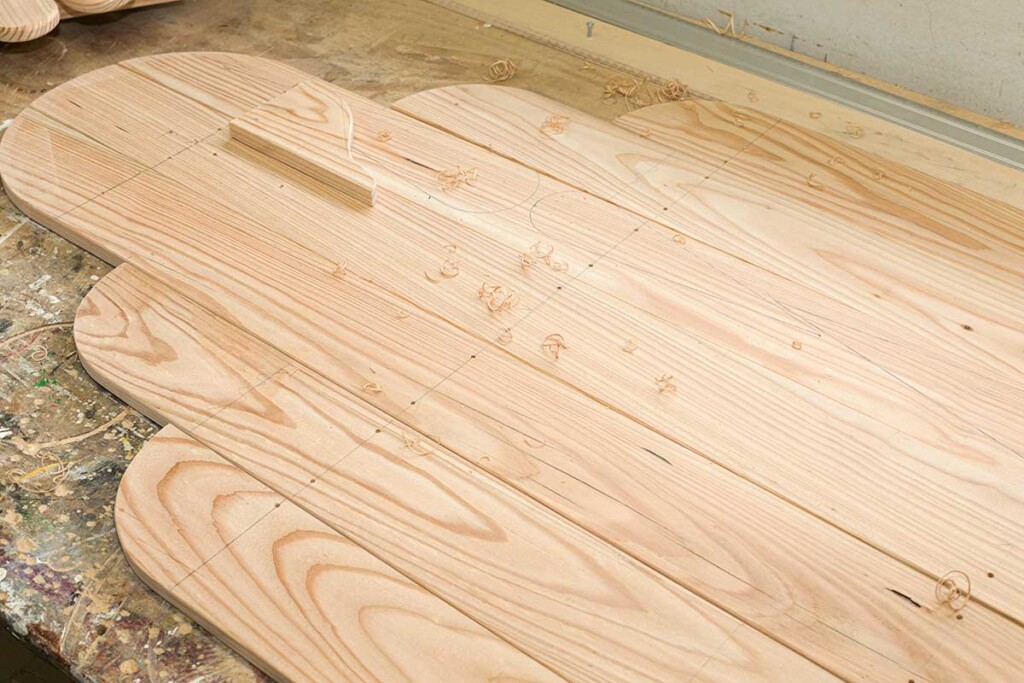

Stap 7
- Zaag de onderdelen voor de achterwand op maat en teken af waar de twee plankieren en het topplankje moeten komen en boor de schroefgaten voor.
- Lijm en schroef beide plankieren en het steuntje (L) met het topplankje (K) aan de achterwand.

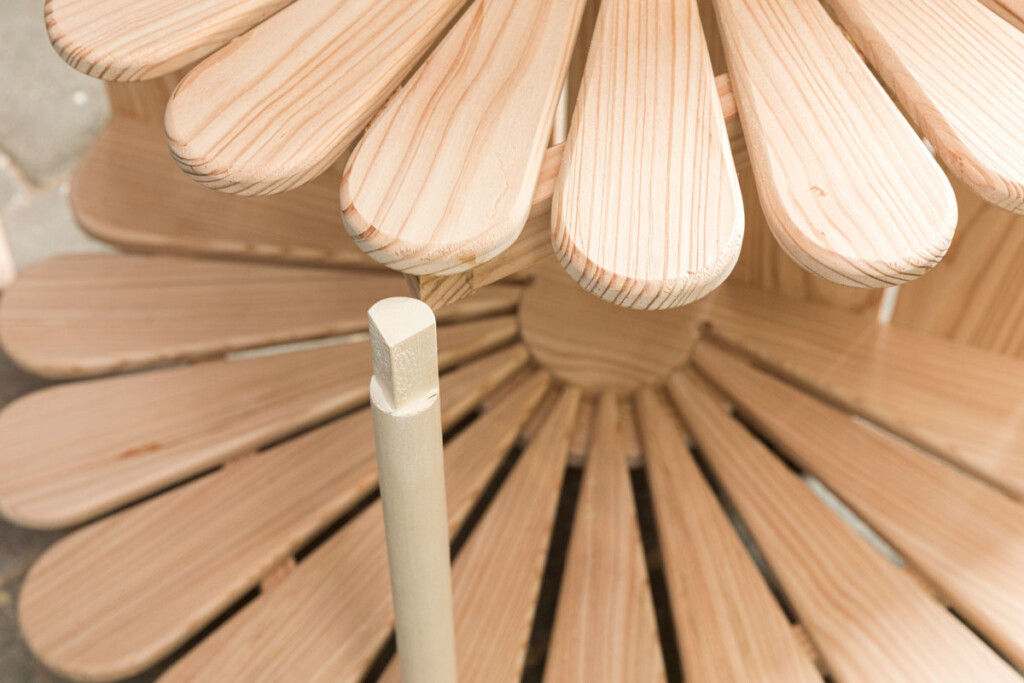

Stap 8
- Maak van een stuk rondhout een steunpilaar (J) op lengte en zaag de bovenkant in, zodat deze goed past in de hoek (80 graden) van ondersteuning (E2) onder het middenplankier.
- Lijm en schroef deze steunpilaar aan de voorzijde tussen de plankieren.

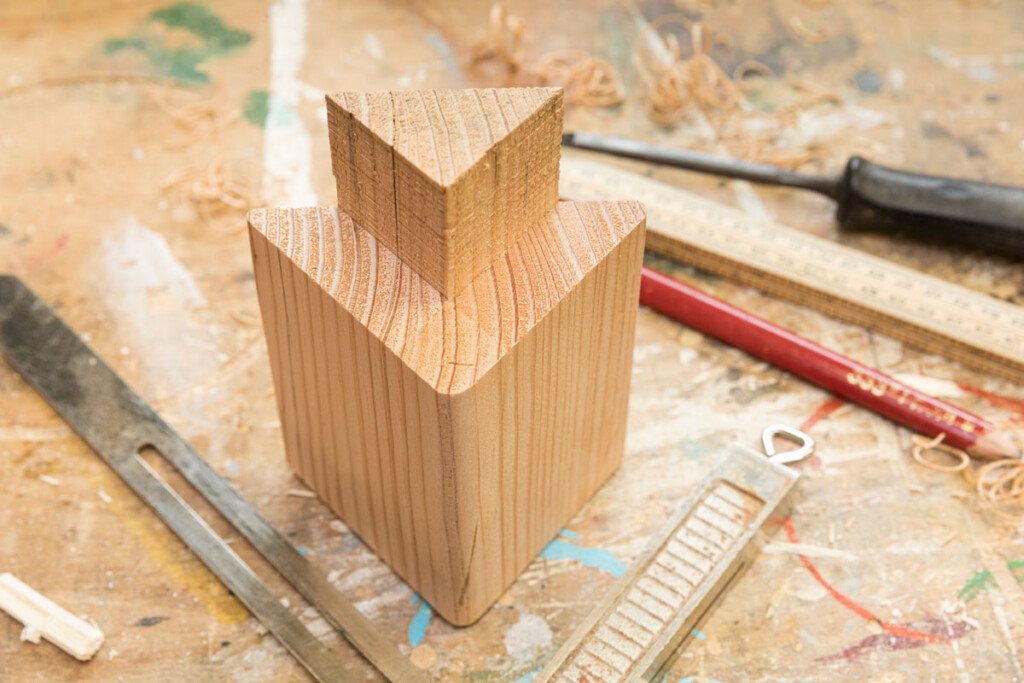

Stap 9
Monteer als laatste de voorpoot (M) waaraan ook een inkeping is gezaagd/gebeiteld (80 graden), passend in ondersteuning (E1) onder het bodemplankier.
Stap 10
Werk de bloementafel af naar keuze door hem te beitsen, schilderen of af te lakken in meerdere lagen. Vergeet niet tussendoor te schuren en te ontvetten.
Meer weten?
Dit stappenplan staat in Landleven september. Bestel deze editie of lees digitaal via Mijnmagazines.nl.
Fotografie Otto Kalkhoven | Illustraties Mady Nijenhuis
